Máquina automática de fabricación de plantillas de PU por vertido

Esta máquina automática de fabricación de plantillas de PU está especialmente desarrollada para la producción en masa de plantillas y suelas de zapatos de poliuretano, ampliamente utilizada en fábricas de calzado. Adoptando tecnología de espumación de PU de baja presión, puede lograr una mezcla precisa de materiales, vertido automático y producción de curado continuo, mejorando en gran medida la eficiencia de producción y la consistencia del producto.

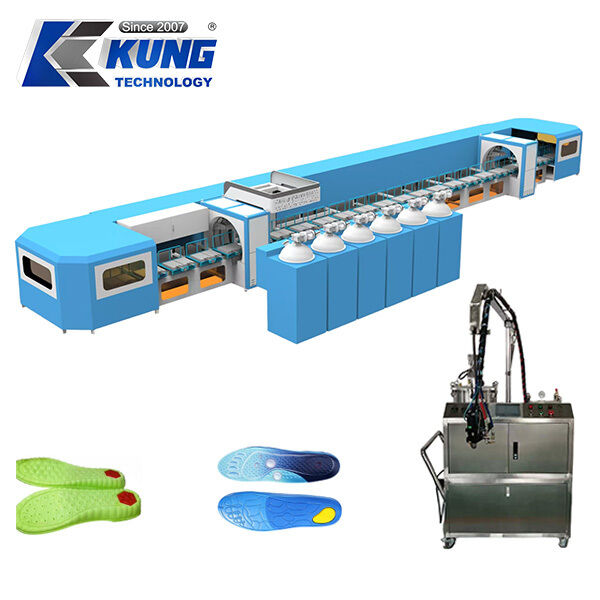

El conjunto completo de equipos incluye tanques de material, unidad de vertido con bomba dosificadora, sistema de servomotor y línea de ensamblaje de 25 metros de largo con horno de soporte. El tanque de material adopta un tanque interior de acero inoxidable 304 con una capacidad de 120L, la presión de trabajo varía de 0.05MPa a 0.3MPa. Equipado con un motor de agitación de 0.2KW a 25RPM, mantiene los materiales de poliol e isocianato bien mezclados y evita la solidificación de las materias primas.

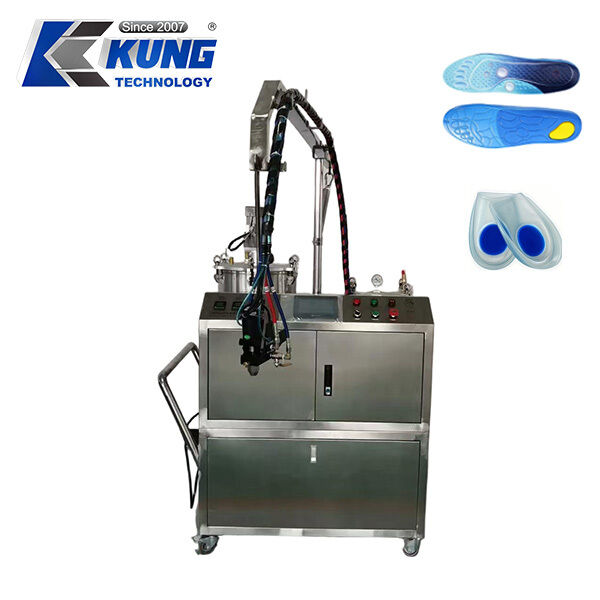

La bomba dosificadora de alta precisión es la parte central de esta máquina. Su precisión de dosificación alcanza 1/1000, con un flujo de material A de 25CC y material B de 15CC. El flujo de inyección es de 40-80 G/S, la presión de inyección es ajustable entre 0.1MPa-3.99MPa. Puede adaptarse a una viscosidad de materia prima de 500-2000 mPa·s en condiciones de trabajo de 22°C, asegurando una proporción estable de materias primas de PU de dos componentes, para obtener una densidad de espuma uniforme para las plantillas terminadas.

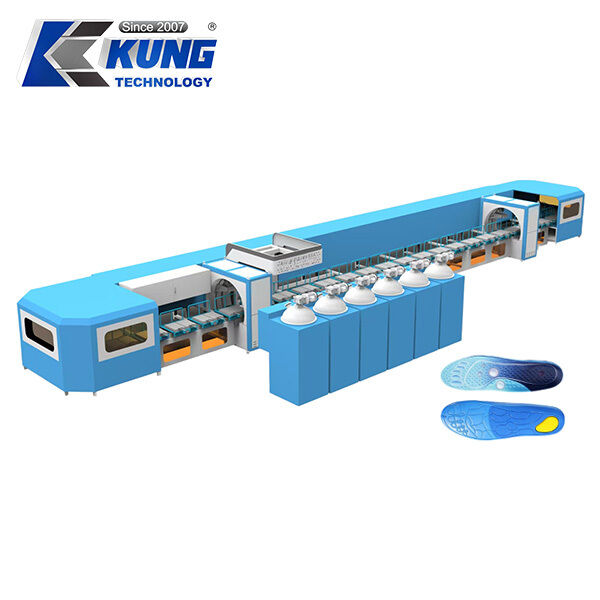

La línea de producción es impulsada por un servomotor Delta de 5.5KW para un funcionamiento estable. La dimensión total de la línea de ensamblaje es de 25m x 2.3m x 1.6m. Está equipada con 48 piezas de placas de molde de doble capa de 1000mm x 500mm x 6mm. El horno a juego tiene 22 metros de largo con una potencia máxima de 70KW, que proporciona un entorno de curado a temperatura constante para la espumación de PU. La potencia del ventilador del horno es de 0.37KW para una circulación uniforme de aire caliente.
Todas las partes estructurales adoptan acero de alta calidad de norma nacional. El espesor de la cadena y la ranura de la cadena es de 4mm. Las ruedas de hierro macizo están integradas con rodamientos 304, y el espesor del riel de la rueda es de 5mm. El soporte utiliza acero canal 40*80 de 3.5-4.0mm de espesor, la biela utiliza tubo cuadrado 40*60 de 2.0mm de espesor. El marco completo posee buena rigidez y rendimiento antideformación para operaciones continuas a largo plazo.
El voltaje de trabajo nominal es de 380V / 50HZ. La potencia de la máquina principal es de 10KW. Esta línea completa de vertido de PU admite producción continua de lotes grandes para plantillas y suelas de zapatos. Ayuda a los fabricantes de calzado a reducir los costos de mano de obra y la tasa de rechazo. Ofrecemos orientación técnica y servicio postventa para clientes en el extranjero.
